占地170平米30吨的巨无霸计算机，被一块指甲盖大小的芯片淘汰了

哈喽，大家好，今天小睿这篇评论，主要来分析一块小小的芯片如何从实验室走向全世界，彻底改变了人类文明的运转方式。

你早上被智能手环叫醒，上班路上用手机导航，回家后电饭煲把米饭煮得刚刚好。这些设备里都藏着同一个东西，半导体芯片。它不是什么科幻概念，而是真实存在的材料。

几乎所有现代设备的核心都靠它运转。这块看似普通的材料，像文明的神经中枢一样，悄悄带动着我们生活的每一次变化。

占地170平米30吨的巨无霸计算机，被一块指甲盖大小的芯片淘汰了

占地170平米30吨的巨无霸计算机，被一块指甲盖大小的芯片淘汰了

从房间大小到指甲盖的跨越

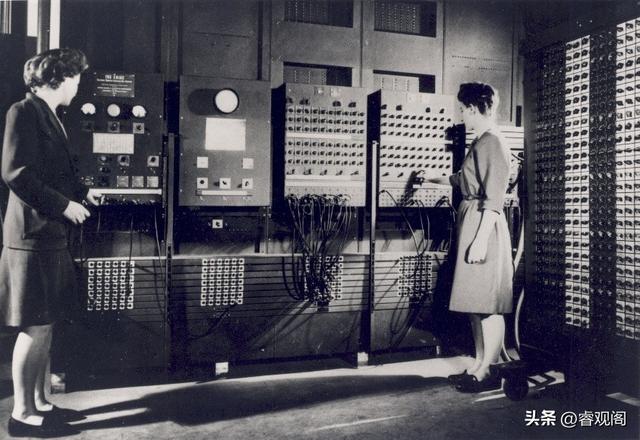

1946年，世界上第一台通用计算机ENIAC问世。这台机器使用了1.8万只真空管，占地170平方米，重达30吨。功耗高达150千瓦，每次启动都足以让整个街区的灯光变暗。

这台巨无霸计算机，运算能力还不如现在一块指甲盖大小的芯片。

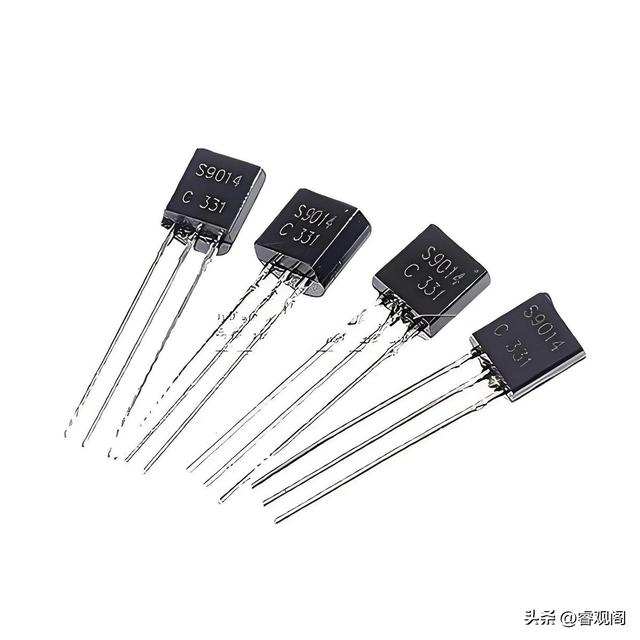

1947年，美国贝尔实验室里，巴丁、布拉顿和肖克利三位科学家做出了世界上第一个晶体管。这个发明后来被称作"20世纪最伟大的发明"，让他们拿到了诺贝尔物理学奖。

占地170平米30吨的巨无霸计算机，被一块指甲盖大小的芯片淘汰了

晶体管像一个精准的微型水龙头，只需用极小的力气，就能控制远大于此的"水流"。这就是它的"开关功能"，对应着计算机世界最底层的"0"和"1"。

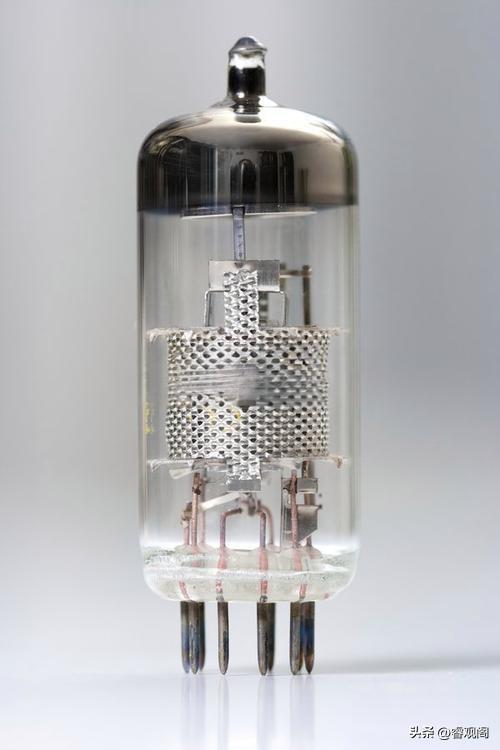

凭借小巧、可靠、省电、长寿的绝对优势，晶体管将笨重的真空管赶下了台。从此，人们得以制造出便携的收音机、轻便的计算机。

1958年，科学家基尔比等人想了个大胆的主意。能不能把多个晶体管、电阻、电容这些元件，还有它们之间的连接线路，全都集成在同一块半导体晶片上制造呢？

占地170平米30吨的巨无霸计算机，被一块指甲盖大小的芯片淘汰了

这个聪明想法催生出了"集成电路"，就是咱们常说的"芯片"。此后，半导体技术就像坐上了"火箭"，沿着"摩尔定律"的轨迹狂飙突进。

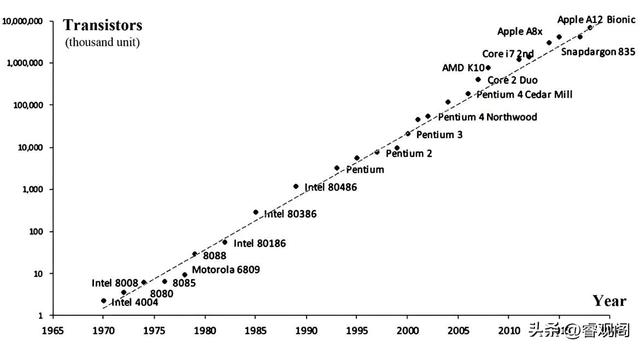

这条定律是英特尔创始人戈登·摩尔提出的，集成电路上能装的元器件数量，约每18到24个月就会翻一倍，性能也跟着提升一倍。

早期芯片元器件以微米为单位，如今已缩小至纳米级，相当于将一根头发丝拆分成数万份。

占地170平米30吨的巨无霸计算机，被一块指甲盖大小的芯片淘汰了

从最初只能容纳几个晶体管到现在指甲盖大小的芯片可集成数百亿个，运算速度较早期计算机提升上亿倍。

占地170平米30吨的巨无霸计算机，被一块指甲盖大小的芯片淘汰了

中国芯片产业的突围战

芯片技术的发展并非一帆风顺。2025年11月，华为发布了昇腾910C AI芯片，采用7纳米工艺，性能达到国际先进水平。

这款芯片在训练和推理场景下都表现出色，已经在国内多个数据中心部署使用。华为的突破说明，即使在技术封锁的情况下，中国芯片产业依然能够找到自己的路径。

占地170平米30吨的巨无霸计算机，被一块指甲盖大小的芯片淘汰了

2024年，中国芯片产量达到3480亿块，同比增长20%以上。这个数字背后，是中国芯片产业链的整体提升。

中国的芯片设计企业数量已经超过4000家，涵盖了从消费电子到工业控制的各个领域。中芯国际在2025年持续扩产，其14纳米及以下先进制程产能不断提升。

虽然与台积电的3纳米工艺还有差距，但在成熟制程上，中芯国际已经能够满足大部分市场需求。芯片产业的竞争，不仅仅是制程工艺的比拼，更是产业链完整性和应用场景的较量。

占地170平米30吨的巨无霸计算机，被一块指甲盖大小的芯片淘汰了

2025年10月，长江存储推出了新一代3D NAND闪存芯片，存储密度和读写速度都有显著提升这款芯片已经应用在国产智能手机和固态硬盘中，打破了国外厂商在存储芯片领域的垄断。

占地170平米30吨的巨无霸计算机，被一块指甲盖大小的芯片淘汰了

摩尔定律遇到的新挑战

如今，我们正面临一个核心挑战，摩尔定律已逐渐逼近其物理极限。当晶体管尺寸缩小至几个纳米时，微观世界的"量子效应"便会打破传统物理规律。

电子会像掌握了"穿墙术"一般，发生"量子隧穿效应"，不受控制地穿过本应隔绝的壁垒，导致晶体管开关失灵。与此同时，芯片体积越小，单位面积内的元器件密度越高，热量越难散发。

占地170平米30吨的巨无霸计算机，被一块指甲盖大小的芯片淘汰了

轻则影响性能，重则可能因过热直接损坏。这些问题都成了阻碍半导体继续"变小变强"的拦路虎。

为了突破这一困境，科学家和工程师们正在多条路径上寻求突破。材料领域里，人们在找比硅更好的"替代品"，比如碳纳米管和石墨烯。

这些新材料不仅比硅薄很多，导电能力更强，散热也更快。结构设计上，晶体管从2D平面转向了3D立体。

占地170平米30吨的巨无霸计算机，被一块指甲盖大小的芯片淘汰了

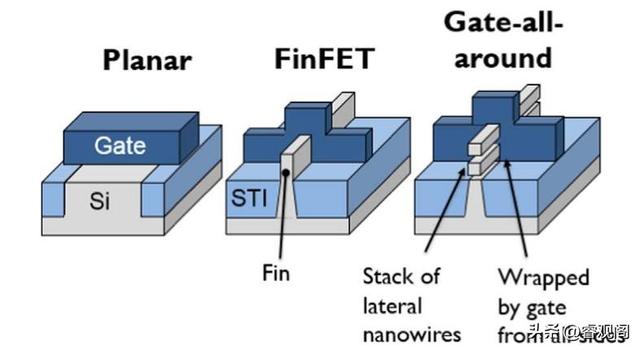

FinFET像立起来的"鱼鳍"，能更精准控制电流走向。更先进的GAA则用栅极把导电沟道"四面围住"，像给电子筑了道结实的围栏，大大减少了电流泄漏。

而在技术范式上，全新的思路正为半导体打开新空间。Chiplet技术像搭乐高积木一样，将不同功能、不同工艺的芯片灵活组合，突破单晶片面积的限制。

量子芯片则跳出传统二进制的框架，用"量子比特"的叠加态进行运算，理论运算速度可达现有芯片的上亿倍。

占地170平米30吨的巨无霸计算机，被一块指甲盖大小的芯片淘汰了

光子芯片则用光信号替代电信号传输数据，速度更快，能耗更低。中国科学技术大学的研究团队在量子芯片领域取得重要进展，成功实现了多量子比特的纠缠控制。

这项技术为未来的量子计算机奠定了基础。半导体的故事，是一段从"微观世界"改变"宏观文明"的传奇。它从实验室里一块"怪脾气"的材料，成长为信息时代的"基石"。

虽然摩尔定律逐渐逼近极限，但人类对更高效计算、更智能生活的追求永不停歇。中国芯片产业正在突围，新材料、新结构、新技术的探索从未停止。这块小小的"魔力石头"，必将在未来书写新的篇章。
