蝴蝶757收音机扬声器接在输出变压器的初级有什么优点

抖音热门 2025年11月19日 06:03 1 cc

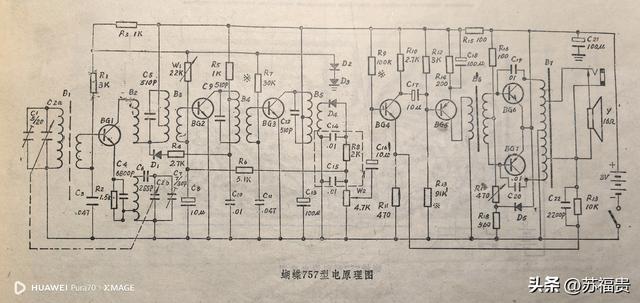

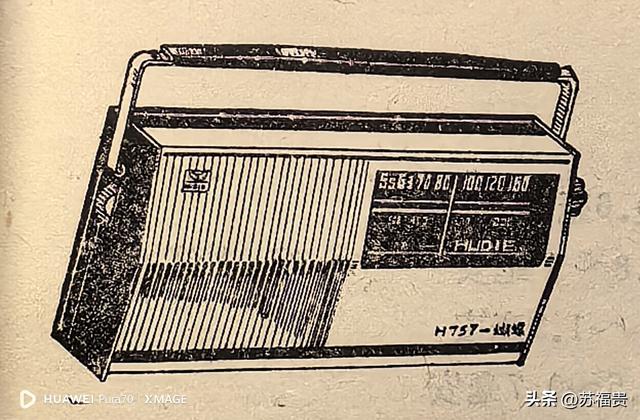

蝴蝶757便携七晶体管单波段超外差式收音机由上海群益无线电厂出品.

本机采用硅锗混合电路,样式新颖,美观大方,声音宏亮,音质较好。

本机在线路上采用D2、D3两只二极管作为稳压电路,当电池电压降到2V时仍有较大音量和灵敏度。本机电源使用一号电池二节,3V电压供电。使用直径80mm,16Ω恒磁式扬声器。

本机特点:使用的输出变压器没有次级线圈,16Ω恒磁式扬声器接在变压器初级的抽头上。


蝴蝶757收音机扬声器接在输出变压器的初级有什么优点

接收频率范围: 535~1605千赫

灵敏度: 1毫伏/米

选择性:>20分贝

额定输出功率:>100毫瓦,满功率>350毫瓦


蝴蝶757收音机扬声器接在输出变压器的初级有什么优点

各级晶体管集电极电流:

变频级BG1,工作电流0.4~0.6毫安

一中放BG2,工作电流 0.8~1毫安

二中放BG3,工作电流1~1.2毫安

一低放级BG4工作电流0.2~0.7毫安

二低放级BG5工作电流2.2~2.8毫安

功率放大级BG6、BG7工作电流2.5~3.5毫安


蝴蝶757收音机扬声器接在输出变压器的初级有什么优点

输出变压器没有次级线圈,扬声器接在变压器初级的抽头上,有什么优点?
