中国首创“二维金属”,入选《物理世界》2025年十大突破性进展

十大品牌 2025年12月22日 21:54 1 cc
中国首创“二维金属”,入选《物理世界》2025年十大突破性进展

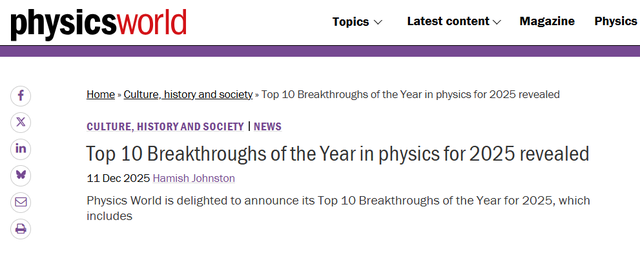

12月15日,英国《物理世界》杂志公布了2025年度十大科学突破榜单,中国科学院物理研究所张广宇团队的"首创二维金属"研究成功入选,这也是本年度唯一上榜的中国研究成果。这项发表在今年3月《自然》杂志上的工作,解决了一个困扰科学界多年的难题,如何在三维世界里造出真正的二维金属。

说实话,这个成就听起来有点玄乎,但它的意义绝对不容小觑。自从2004年石墨烯横空出世,二维材料就成了物理学和材料科学的香饽饽。20年过去了,科学家们已经发现了几百种可以在实验室研究的二维材料,理论上预测的更是接近2000种。但有个关键问题一直没解决——金属类的二维材料特别难搞。

中国首创“二维金属”,入选《物理世界》2025年十大突破性进展

为什么二维金属这么难造

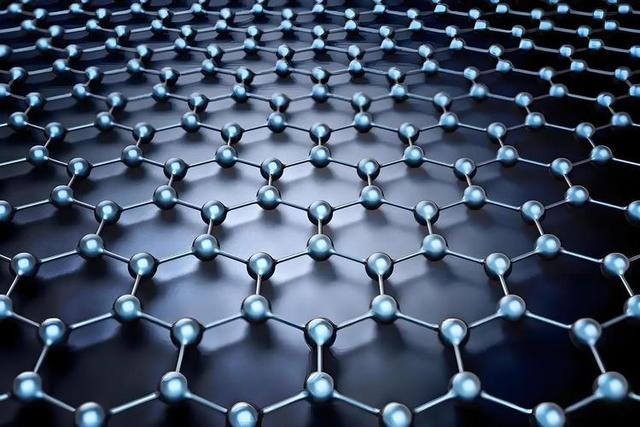

要理解这个困难在哪,得先搞清楚什么是二维材料。简单说,就是厚度只有一个或几个原子层的超薄材料。石墨烯就是典型代表,它是单层碳原子排列成的蜂窝状结构,厚度只有0.335纳米。这么薄的材料之所以能稳定存在,是因为原子之间在平面方向上有强的化学键连接,而层与层之间靠的是弱的范德华力。

但金属不一样。金属原子之间靠金属键结合,这种化学键在各个方向上都很强,没有明显的方向性差异。你要是硬把金属压成一两个原子厚,它会本能地想往各个方向扩展,变回三维块状结构。这就像你想把一团橡皮泥压成纸一样薄,但它总是想弹回原来的形状。

中国首创“二维金属”,入选《物理世界》2025年十大突破性进展

张广宇团队研发的"范德华挤压技术"巧妙地绕过了这个难题。他们先把金属加热到熔融状态,然后用原子级平整的单层二硫化钼做"压砧",从上下两个方向把熔融金属夹住并挤压。二硫化钼表面没有悬挂键,跟金属之间只有弱的范德华作用力,不会形成强的化学键合。这样一来,被夹在中间的金属就被迫保持极薄的形态,无法向其他方向生长。

用这种方法,团队成功制备出了铋、锡、铅、铟和镓五种二维金属。这些金属薄膜的厚度只有A4纸的百万分之一,只有人类头发直径的二十万分之一,达到了埃米级(1埃米等于0.1纳米)的极限厚度。更重要的是,这些二维金属被上下两层二硫化钼封装保护,在空气中非常稳定,研究团队测试了超过一年,性能都没有退化。

这项技术能带来什么

二维金属的应用前景非常广泛。张广宇在接受采访时说,这种材料可以推动人类文明进入下一个阶段。这话听着有点大,但仔细想想还真不夸张。

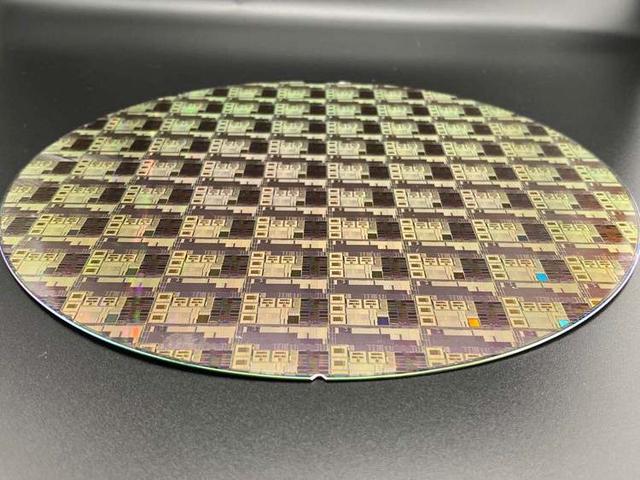

首先是芯片领域。现在的硅基芯片已经快到物理极限了,晶体管尺寸再缩小下去,量子隧穿效应就会让它失效。二维金属可以做出超微型低功耗晶体管,厚度极薄意味着可以把更多层电路堆叠在一起,大幅提高集成度。而且二维材料的电子迁移速率比硅快得多,芯片的运算速度也能跟着提升。

中国首创“二维金属”,入选《物理世界》2025年十大突破性进展

其次是透明显示器。金属导电性好但不透明,这一直是个矛盾。但二维金属因为极薄,可以在保持高导电性的同时实现透光。这对开发柔性透明电子设备意义重大,想象一下窗户玻璃也能当显示屏用,这种场景可能很快就会实现。

再就是催化领域。二维金属的表面积极大,而且所有原子都暴露在表面上,这让它成为理想的催化剂材料。在化工生产、燃料电池、环境治理等方面都有巨大应用潜力。现在工业催化用的贵金属催化剂动辄几万块钱一克,如果能用二维结构把利用率提高几十倍,成本就能大幅降低。

还有高频器件和超灵敏检测。二维金属在太赫滋波段可能有独特的响应特性,这对6G通信技术很重要。而它的超薄特性让电学和光学性能对外界扰动极其敏感,可以做成高精度的传感器,在医疗诊断、环境监测等领域发挥做用。

中国二维材料研究的领先地位

这次入选《物理世界》十大突破并不是偶然。近年来中国在二维材料领域一直处于国际前沿。张广宇团队所在的中科院物理所和松山湖材料实验室,已经形成了从材料制备、性能表征到器件应用的完整研究链条。他们前期在石墨烯、二硫化钼等材料的高质量制备方面就积累了深厚的技术储备,这次的范德华挤压技术也是在这些基础上发展起来的。

中国首创“二维金属”,入选《物理世界》2025年十大突破性进展

《物理世界》是英国物理学会的旗舰刊物,它的年度十大突破榜单在物理学界被视为权威评价。入选标准非常严格:必须具有重要科学意义、拓展知识边界、理论与实验紧密结合,并且要引起全球物理学家的广泛关注。张广宇团队的成果凭借其颠覆性贡献、技术的普适性和广阔应用前景成功躋身榜单,标志着中国在二维材料原子制造领域已经占据国际领先地位。

值得一提的是,这项研究得到了科技部重点研发计划和国家自然科学基金的支持,体现了中国在基础研究领域的持续投入。从石墨烯发现到现在20年,二维材料家族已经枝繁叶茂,但金属成员一直缺位。现在这块拼图终于被中国科学家补上了,未来二维材料的应用空间将进一步打开。

当然,从实验室成果到产业应用还有很长的路要走。如何实现大面积、高质量、低成本的二维金属制备,如何与现有半导体工艺兼容,如何解决器件集成中的各种技术难题,这些都需要继续攻克。但有一点可以肯定:二维金属的大门已经打开,剩下的就看科学家和工程师们怎么把它变成改变世界的技术了。
