前言

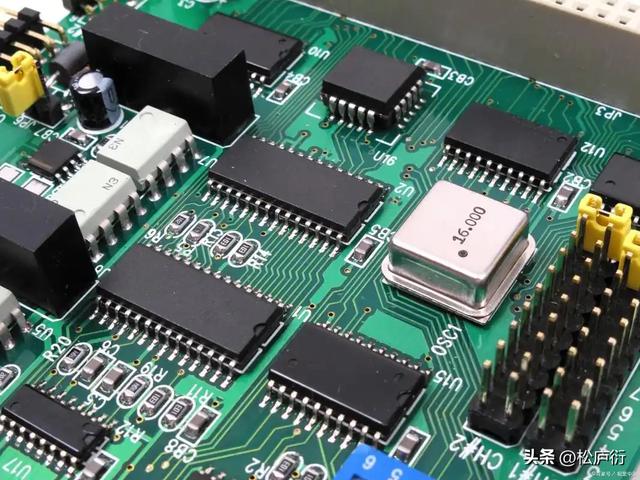

别以为芯片不大，就能随便造，其实这背后的程序真的不简单。

一块石英石要跨 6 个国家和地区，走满 3 万公里，才能蜕变成你手上 iPhone 里的 “科技心脏”。

整个流程环环相扣，少任何一个环节，全球上亿部手机都得面临 “断供” 危机！

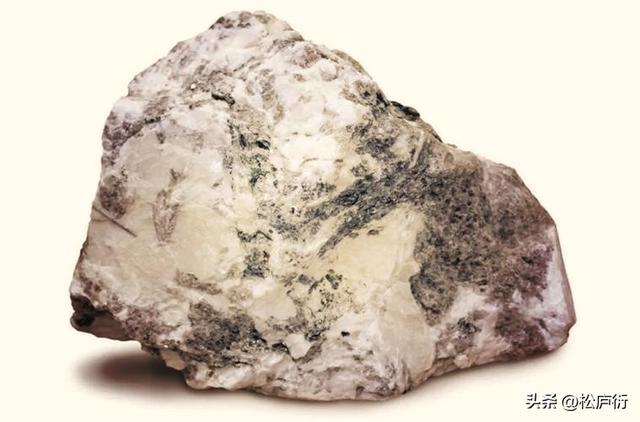

流程要从伊比利亚半岛的西北角讲起，在圣地亚哥德孔波斯特拉市附近，米纳塞拉巴尔石英矿的自动化机械臂，正有条不紊地分拣着特殊的“石头”。

这里的石英块最大能有两部手机那么宽，是制造芯片的最初原料。很多人不知道，我们脚下的沙子里也有二氧化硅。

但芯片用的石英必须纯度极高，普通沙子里的杂质会让后续工序功亏一篑，这也是为什么矿场要专门筛选大块石英，再由Ferroglobe公司的卡车，花一小时送到拉科鲁尼亚的Sabón工厂。

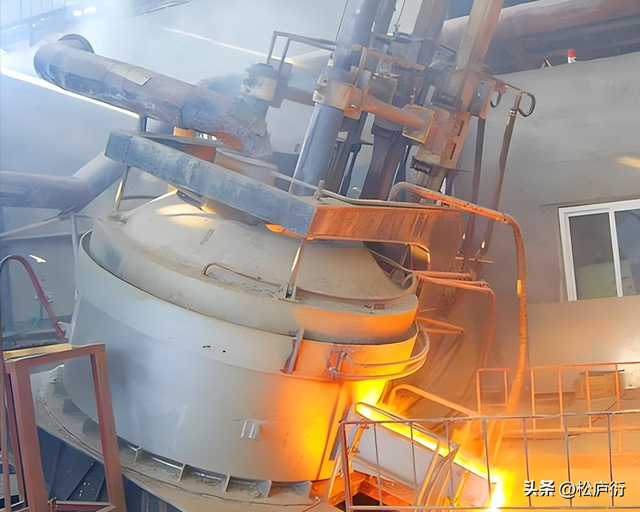

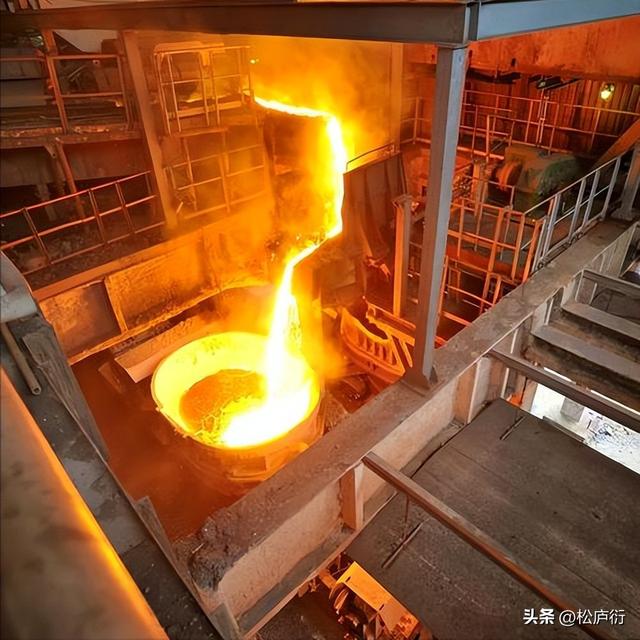

在这座占地12.5万平方米的工厂里，石英迎来第一次“蜕变”。工人们将它和脱水木屑混合，送进三台烧到1500-2000摄氏度的电弧炉。

这些炉子用的还是上世纪90年代工厂自研的大型电极，几十年过去依旧是行业标杆。

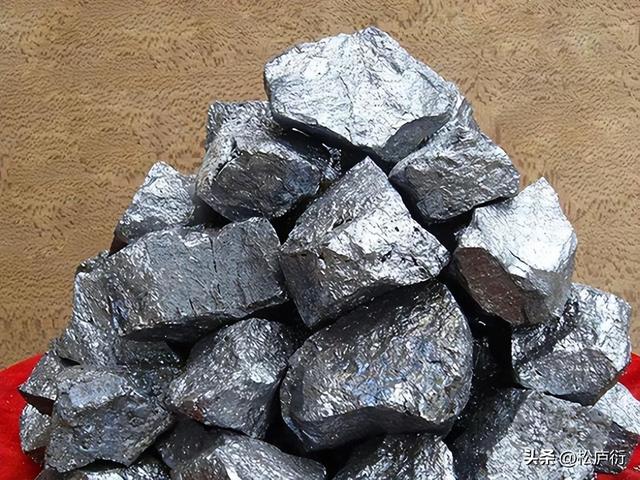

高温下，二氧化硅里的氧会和木屑里的碳结合，变成一氧化碳飘走，剩下的就是98%纯度的金属硅。

可别觉得98%已经很高，对芯片来说，这只是“半成品”，它需要的是99.9999999%的纯度，差一个9，都可能让后续的晶体管失效，接下来这些金属硅要飘洋过海去德国。

在布格豪森的瓦克化学公司，它们要经历“西门子法”的洗礼：先泡进盐酸里，反应生成氢气和三氯氢硅液体，杂质会乖乖留在液体里；然后经过多步蒸馏，把纯的三氯氢硅分离出来。

最后在1150摄氏度的环境下，让它再和氢气反应，析出的硅晶体会在加热元件周围堆成粗棒，这就是多晶硅。

等冷却后，多晶硅会被粉碎，准备进入下一段旅程。这里其实能看出，芯片制造的每一步都在“与杂质死磕”，任何一点疏忽，都可能让之前的投入打水漂，这也是为什么芯片产业的容错率低到近乎苛刻。

真正让硅“改头换面”的，是美国德克萨斯州谢尔曼的工厂。这是环球晶圆公司斥资35亿美元新建的基地，专门将多晶硅变成单晶硅晶圆。多晶硅由很多杂乱的晶体组成，而芯片需要的是“整齐划一”的单晶。

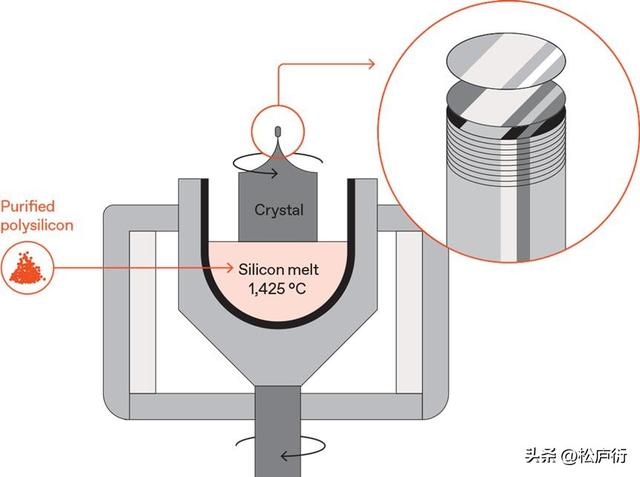

工人们会把多晶硅放进高纯度石英坩埚，加热到1425摄氏度让它熔化，再把一根有精确晶体取向的“籽晶”放进熔体里，慢慢向上拉、同时旋转。

这个过程像在“种水晶”，只要温度、拉力、转速有一丝偏差，就出不来合格的硅锭。

最终直径300毫米、高数米的硅锭会被切成不到1毫米厚的晶圆，再经过清洁、抛光，才算具备了进入“芯片核心战场”的资格。

随后这些晶圆要跨越太平洋，来到台湾南部的台南——台积电Fab 18工厂，这里是全球最先进处理器的“出生地”。

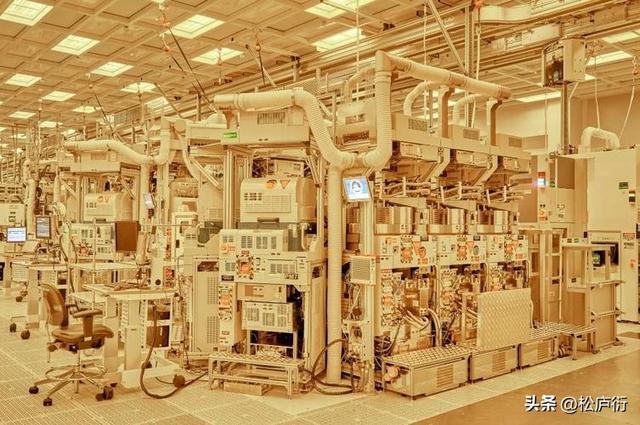

走进工厂，你会看到每台价值3亿美元的EUV光刻系统，它们是芯片制造的“光刻机皇”，能把纳米级的图案印在晶圆上。

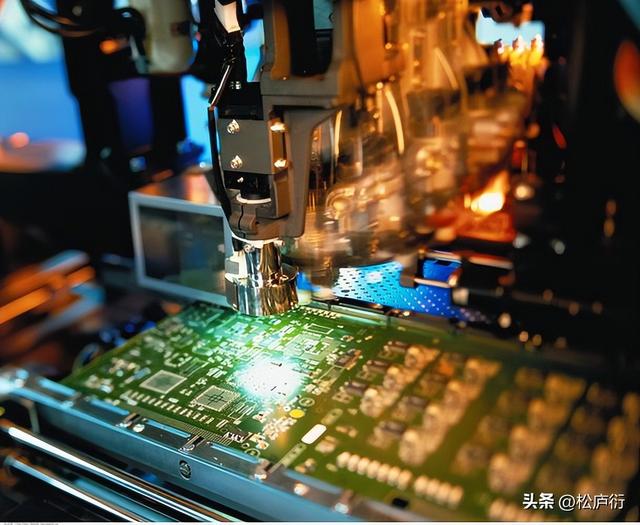

接下来的几个月里，晶圆要经历上百道工序：极紫外光雕刻电路、热离子轰击表面、原子层堆叠部件、酸液蚀刻结构、金属电镀连接……每一步都精细到以纳米为单位。

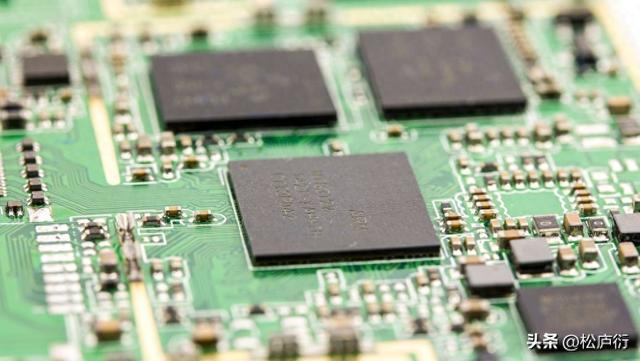

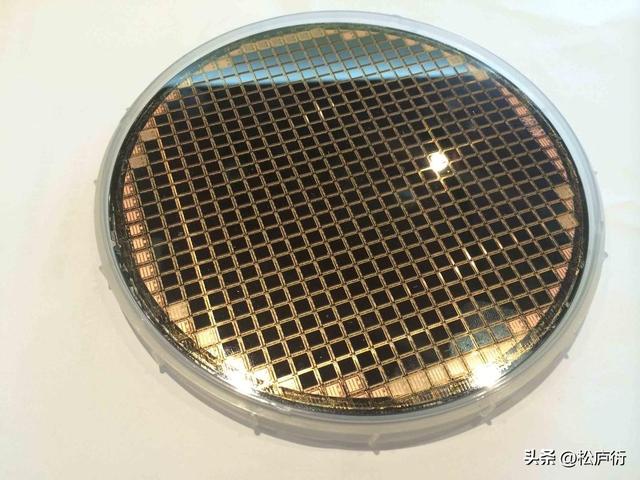

等工序结束，一块晶圆上会布满几百个相同的处理器，就像从模具里刚取出来的“科技饼干”。但这些处理器还不能直接用，它们需要“穿衣服”——封装，这一步要到马来西亚槟城的ASE工厂完成。

封装不仅是给芯片加个保护壳，更重要的是解决“连接问题”：芯片上的部件是微米级的，而电路板是毫米级的，需要通过微小的焊球（有的只有几十微米宽）把两者连起来。

现在行业还流行“多芯片封装”，要么把几块硅片叠起来，要么放在“中介层”上并排，这样能让芯片性能更强、体积更小。等封装完成，芯片才算真正“成型”。

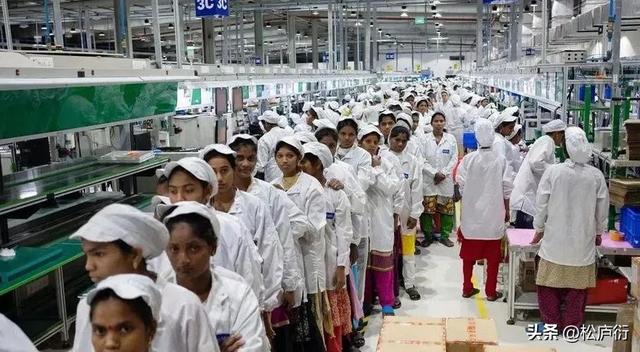

最后一站是印度班加罗尔郊区的富士康工厂，这座耗资25.6亿美元、占地1.2平方公里的基地，连工人宿舍都能容纳3万人。

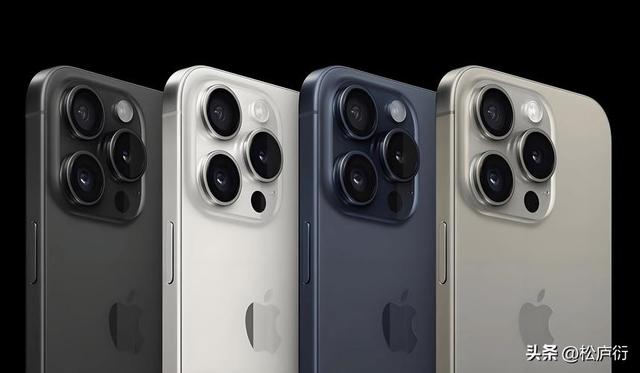

在这里，封装好的芯片会和印刷电路板、触摸屏、电池等零件“汇合”，被工人们组装成一部iPhone。

按照规划，这家工厂和另外三家印度工厂加起来，每年能生产2500万部iPhone。

西班牙的石英石，到印度组装线上的手机，3万公里的旅程，终于在这里画上句号。

回头看这段旅程，你会发现一颗芯片就是全球产业链的缩影，每个环节都由不同国家和地区的优势支撑，少了任何一环，我们手中的智能手机都可能“断供”。

这不仅是科技的奇迹，更是全球化分工的极致体现。而随着技术不断进步，未来芯片的旅程或许会更复杂，但不变的是，每一颗小小的芯片背后，都藏着人类对精密制造的无限追求。
