金属有机化学获得突破：约翰霍普金斯大学发明更小更快微芯片技术

抖音热门 2025年09月25日 19:25 1 cc

信息来源：https://scitechdaily.com/johns-hopkins-unlocks-new-chemistry-for-faster-smaller-microchips/

半导体产业正面临着一个关键转折点。随着传统光刻技术接近物理极限，约翰霍普金斯大学的科学家们通过创新的金属有机化学方法，成功突破了10纳米制程的技术壁垒，为下一代微芯片制造开辟了全新路径。这项发表在《自然化学工程》期刊上的研究，不仅解决了困扰半导体行业多年的技术难题，更可能重新定义从智能手机到人工智能芯片的整个电子产业格局。

传统工艺的技术瓶颈

当前的微芯片制造依赖于一套已经使用数十年的基本工艺流程。制造商首先在硅晶圆表面涂覆光敏材料，形成名为"抗蚀剂"的精细涂层。随后，通过精确控制的辐射束照射抗蚀剂，引发化学反应在晶圆上"烧制"出详细的电路图案。这一过程的精度决定了最终芯片的性能和集成度。

然而，随着芯片特征尺寸不断缩小，传统抗蚀剂材料开始显现其局限性。当前工业标准的极紫外光刻技术虽然能够实现10纳米级别的制程，但要想进一步缩小到更精细的尺度，就需要使用能量更高的超极紫外辐射。问题在于，传统的有机抗蚀剂材料对这种高能辐射的响应不够强烈，无法产生清晰锐利的图案边界。

研究人员发现了一种突破性工艺，可以将微芯片缩小到前所未有的规模，释放出更快、更高效、更实惠的电子产品的潜力。图片来源：股票

约翰霍普金斯大学化学和生物分子工程彭博杰出教授迈克尔·察帕西斯指出："公司都有着眼于未来10到20年甚至更远时期的技术路线图。一个主要障碍是找到能够在生产线上制造更小特征的工艺，这种工艺必须能够快速、绝对精确地照射材料，同时保证经济可行性。"

根据察帕西斯的分析，虽然在极小尺度上蚀刻图案所需的先进激光器技术已经成熟，但能够满足更小微芯片需求的正确材料和制造方法一直缺失。这个技术空白正是限制半导体产业进一步发展的关键因素。

金属有机材料的创新应用

约翰霍普金斯大学研究团队的突破在于开发出一类全新的金属有机抗蚀剂材料。这些材料的核心是将金属元素与有机化合物巧妙结合，形成能够有效吸收超极紫外辐射的复合体系。

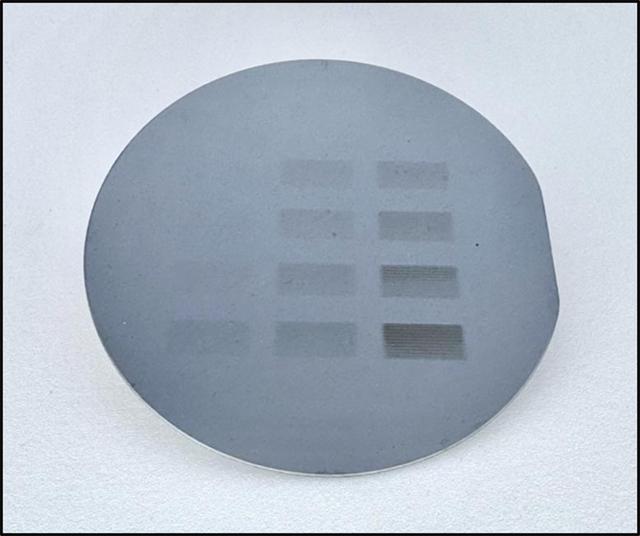

使用 B-EUV 光刻技术创建的具有大可见图案的 10 cm 硅片。图片来源：约翰·霍普金斯大学周新培

在这一创新体系中，锌等金属发挥着关键作用。当超极紫外光照射到含锌的抗蚀剂时，金属原子能够强烈吸收光能并产生电子，这些电子随后引发有机咪唑分子的化学转化，最终在硅晶圆上形成精确的电路图案。这种机制不仅大大提高了光刻过程的效率，更重要的是能够实现小于10纳米的特征尺寸。

研究团队的另一项重要贡献是开发出一种名为化学液相沉积的新工艺。这种方法能够在硅晶圆尺度上精确控制金属有机抗蚀剂的厚度，达到纳米级精度。与传统的薄膜沉积技术相比，化学液相沉积不仅工艺更加简便，成本也更低，非常适合大规模工业化生产。

更令人兴奋的是，这一方法具有极大的拓展性。察帕西斯解释说："通过调节金属和咪唑这两个组分，你可以改变吸收光的效率和后续反应的化学性质。这为我们创造新的金属有机配对组合开辟了道路。令人兴奋的是，至少有10种不同的金属可以用于这种化学反应，还有数百种有机化合物可供选择。"

产业变革的深远影响

这项技术突破的意义远远超出了学术研究的范畴。在当前全球芯片短缺和技术竞争日趋激烈的背景下，能够制造更小、更快、更便宜芯片的技术具有巨大的战略价值。

从技术发展的角度看，突破10纳米制程限制将为半导体产业开启全新的发展阶段。更小的特征尺寸意味着单个芯片上可以集成更多的晶体管，从而显著提升计算性能和能效比。这对于人工智能、量子计算、物联网等新兴技术领域具有革命性意义。

在商业应用层面，新技术的影响将是全方位的。智能手机将变得更加强大而节能，电动汽车的控制系统将更加智能可靠，数据中心的计算密度将大幅提升。更重要的是，制造成本的降低将使先进芯片技术能够惠及更广泛的应用领域。

察帕西斯特别强调了不同波长辐射与不同金属元素的相互作用特性："因为不同波长与不同元素有着不同的相互作用方式，在某个波长下表现不佳的金属在另一个波长下可能表现优异。锌在极紫外辐射下效果一般，但在超极紫外辐射下却是最佳选择之一。"

这一发现为未来的制程开发提供了重要启示。通过精心选择金属-有机物配对组合，可以针对不同的光刻波长和应用需求定制最优的抗蚀剂材料。

国际合作推动技术进步

这项突破性研究体现了现代科学研究国际合作的重要性。研究团队汇集了来自约翰霍普金斯大学、华东理工大学、洛桑联邦理工学院、苏州大学、布鲁克海文国家实验室和劳伦斯伯克利国家实验室的科学家。

这种跨国界、跨机构的合作模式不仅整合了不同团队的专业优势，更重要的是通过实验与理论建模的结合，加速了从基础研究到应用技术的转化过程。华东理工大学的庄立伟团队贡献了重要的材料合成技术，瑞士洛桑联邦理工学院提供了先进的薄膜表征方法，而美国的国家实验室则在高精度测量和理论建模方面发挥了关键作用。

布鲁克海文国家实验室和劳伦斯伯克利国家实验室拥有世界顶级的同步辐射光源设施，为研究团队提供了无可替代的实验条件。这些大科学装置能够产生强度极高、波长精确可调的X射线和紫外光，为新材料的性能测试和机理研究提供了强有力的技术支撑。

面向未来的技术路线图

尽管取得了重大突破，但从实验室成果到工业化生产仍需要解决诸多技术挑战。首先是工艺稳定性和重现性问题。实验室条件下的成功并不意味着能够在大规模生产中保持同样的效果，需要进行大量的工程化开发工作。

其次是成本控制问题。虽然新工艺在原理上更加经济，但金属有机材料的合成和纯化可能涉及较高的成本。如何在保证性能的前提下降低材料成本，将是产业化过程中的关键考虑因素。

研究团队已经开始针对未来的超极紫外光刻技术需求，探索不同的金属-有机物组合。察帕西斯预测，这种新技术很可能在未来10年内被应用于实际制造过程中。"我们正在尝试不同的组合，以创造专门针对超极紫外辐射的配对材料。"

从长远看，这项技术突破可能催生半导体制造业的新一轮技术革命。随着材料科学、光学工程和精密制造技术的不断进步，微芯片的特征尺寸有望继续缩小，性能持续提升。这不仅将推动电子产业的发展，更可能为人类社会的数字化转型提供强有力的技术支撑。
